01-03. Втрати енергії в резонаторі.

В дециметровій і сантиметровій техніці коливні LC контури незастосовні через те, що ці контури випромінюють сферичні хвилі, і на виских частотах втрати енергії стають дуже великі. Для цієї області частот основним резонансним елементом є об’ємний резонатор. Обємний резонатор це пристрій або природній об’єкт, що накопичує енергію яка подається ззовні. Об’ємний резонатор являє собою замкнуту порожнину, обмежену металевими стінками, усередині якого існують електромагнітні коливання.

Свободные колебания в О. р. при отсутствии потерь энергии могут существовать неограниченно долгое время. Однако в действительности потери энергии в О. р. неизбежны. Переменное магнитное поле индуцирует на внутренних стенках О. р. электрические токи, которые нагревают стенки, что и приводит к потерям энергии (потери на проводимость). Кроме того, если в стенках О. р. есть отверстия, которые пересекают линии тока, то вне О. р. возбуждается электромагнитное поле, что вызывает потери энергии на излучение. Помимо этого, есть потери энергии в диэлектрике (Диэлектрические потери) и потери за счёт связи с внешними цепями. Отношение энергии, запасённой в О. р., к суммарным потерям в нём за период колебаний, называется добротностью О. р. Чем выше добротность, тем лучше качество О. р.

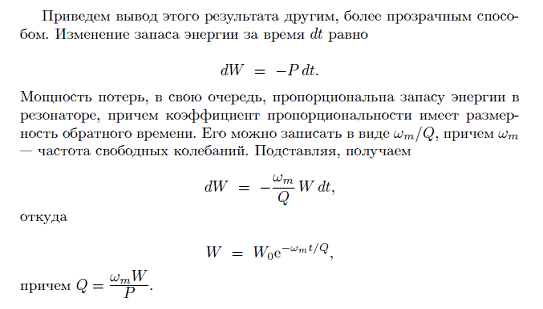

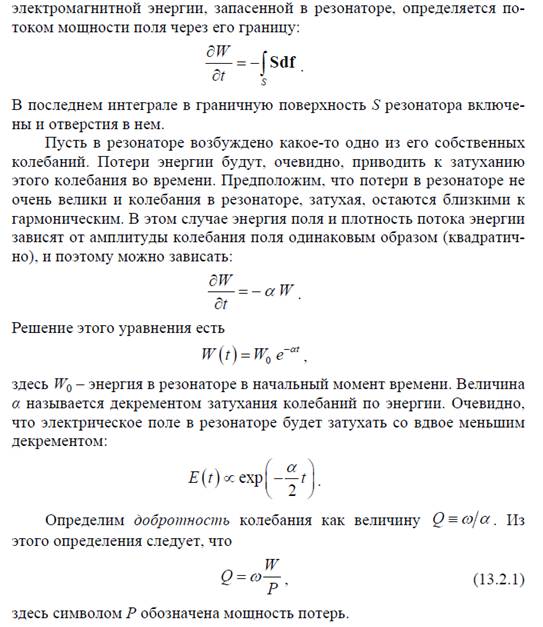

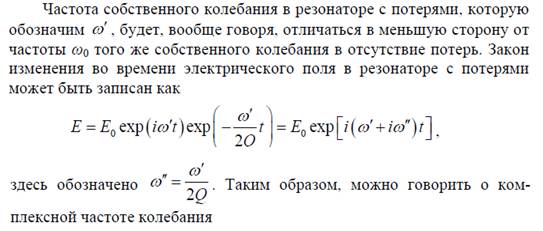

Или так:
